| محل منبع: | چین |
| نام تجاری: | FY |
| گواهی: | PED Certificates,ABS,BV,DNV,RINA,GL,LR,NK,KR,CCS |
| شماره مدل: | FY-0010 |
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته بندی شایسته دریا مانند جعبه چوبی، پالت آهنی یا به سفارش مشتری. |
| قابلیت ارائه: | 6000 تن در ماه |
| نام: | حلقه های فولادی فورج | ابعاد: | حداکثر OD 5000 میلی متر است، |
|---|---|---|---|
| وزن: | 20-15000 کیلوگرم | حرارت درمانی: | خاموش کننده و معتدل |
| ماشینکاری: | ماشینکاری خشن یا ماشینکاری پایانی | کاربرد: | بلبرینگ، چرخ دنده، بوش |
| برجسته: | حلقه های فولادی ارگ FSAE1045,حلقه های لوله فولادی نورد شده 1500 میلی متری,حلقه های فولادی فورج شده مقاومت در برابر ضربه |
||
حلقه های فولادی آهنگری مقاوم در برابر ضربه برای یاتاقان ها، چرخ دنده ها، بوش ها
| نام | AISI 4340 (34CrNiMo6, 1.6582) حلقه های فولادی فورج فورج/رینگ های فورج نورد بدون درز برای ماشین آلات خوراک |
| متریال | فولاد کربنی: ASTM: ASTM 1020، ASTM 1045، و غیره. فولاد ضد زنگ: ASTMA182 F304، ASTMA182 F316، و غیره فولاد آلیاژی: 42CrMo4، 35CrMo4، Q345، و غیره. |
| تایپ کنید | حلقه، فلنج، ورق لوله، شفت |
| روند | استعلام-قیمت-منظور-سفارش-آزمایش مواد-برش-جعل حرارتی- ماشینکاری- عملیات حرارتی- پردازش نهایی- بازرسی- تحویل. |
| فرآیند جعل | جعل رایگان |
| ماشینکاری | ماشین خشن |
| عملیات حرارتی | N+T+A+Q |
| کنترل کیفیت | بازرسی قبل از تحویل، همانطور که لازم است |
مشخصات حلقه های فولادی فورج
| جزء کلیدی | حلقه نگهدارنده غیر مغناطیسی یکی از اجزای مهم توربوناتور سنگین است که یکی از اجزای متحمل بیشترین تنش است و با استفاده از حلقه نگهدارنده نیروی گریز از مرکز بر محل چرخش بلوک سیم پیچ در دو سر روتور وارد می شود. |
| مشخصات | حلقه نگهدارنده به صورت گرم در دو سر روتورها مونتاژ می شود تا سیم پیچ ها را در انتهای روتور فشرده کند تا سیم پیچ های روتور در حین کار با سرعت بالا از آسیب های فراری که ممکن است باعث بروز حوادث فاجعه بار برای نیروگاه ها شود جلوگیری کند. |
| درجات | پرس های رینگی نگهدارنده سنگین منحصر به فرد در چین موجود می باشد و توسط آن ها تمامی رینگ های نگهدارنده با مشخصاتی مانند گریدهای 3 مگاوات تا 1000 مگاوات قابل تولید می باشد. |
جزئیات حلقه های فولادی فورج
استاندارد ASTM/ASME A105
1. عناصر شیمیایی:
| C≤0.30٪ | Si: 0.15 ~ 0.3 | منگنز: 0.6 ~ 1.35٪ | S≤0.040% | P≤0.035٪ |
| مس≤0.4% | Ni≤0.4% | Mo≤0.12% | V≤0.03٪ | Cr≤0.3% |
2. عملیات حرارتی:
Quenching + Tempering
3. خواص مکانیکی:
| مورد | LF2 Class1 و LF2 Class2 |
| استحکام کششی | ≥ 485 Mpa |
| قدرت بازده | ≥ 250 Mpa |
| نرخ ازدیاد طول | ≥ 22% |
| کاهش مساحت | ≥ 22% |
4. سختی:≤ 187HB
| مورد | درجه حرارت | حداقل انرژی تاثیر متوسط | حداقل انرژی ضربه |
| LF2 کلاس 1 | -46 درجه سانتیگراد | 20J | 16J |
| LF2 Class2 | -18 درجه سانتیگراد | 27J | 20J |
5. معرفی مختصر:
بزرگترین OD: 5000 میلی متر
بزرگترین وزن: 15000 کیلوگرم
سطح پایان 3.2um Ra یا در صورت نیاز.
کاهش آهنگری حداقل: 3.1 یا در صورت نیاز
6. تجهیزات اصلی تولید:
|
نام و توضیحات |
ظرفیت |
تعداد |
|
پرس هیدرولیک 3600 |
حداکثرآهنگری تک در 18T |
1 |
|
پرس هیدرولیک 2000T |
حداکثرآهنگری تک در 9T |
2 |
|
پرس هیدرولیک 800 |
حداکثرآهنگری تک در 5T |
1 |
|
چکش هیدرولیک الکتریکی 6T |
Max.single آهنگری در 5T |
1 |
|
چکش هیدرولیک الکتریکی 3T |
Max.single forging in3T |
1 |
|
چکش بادی |
حداکثر آهنگری یکباره از 250 کیلوگرم تا 1000 کیلوگرم |
7 |
|
دستگاه عملیات آهنگری |
آهنگری Max.singe از 20T-5T |
7 |
|
کوره عملیات حرارتی |
حداکثر 8000*5000*1500 میلی متر |
11 |
|
دستگاه حفاری CNC |
حداکثر 5000 میلی متر |
2 |
|
ماشین تراش عمودی |
از 1600 تا 5000 میلی متر |
60 |
|
تراش افقی |
حداکثر 5000 میلی متر |
70 |
|
دستگاه اره نواری |
260-1300 میلی متر |
36 |
7. فهرست گواهینامه ها:
| لیست گواهی های Jiangyin Fangyuan | ||
| ISO9001:2008 | ISO14001:2004 | گواهی PED |
| گواهی ABS | گواهی BV | گواهی DNV |
| گواهی RINA | گواهی GL | گواهی LR |
| گواهی CCS | گواهی NK | گواهی KR |
| گواهی API-6A | گواهی API-17D | گواهی CNAS |
8. معرفی شرکت:
| Jiangyin Fangyuan Ringlike Forging Flange Co.Ltd در سال 1993 تاسیس شد. عضو کنفدراسیون صنعت فلزسازی چین، انجمن انرژی باد چین، انجمن صنعت نفت و تجهیزات پتروشیمیایی چین است. به عنوان تولید کننده پیشرو آهنگری در چین، شرکت ما در ساخت حلقه های آهنگری، دیسک های آهنگری، شفت آهنگری، فلنج ها، آهنگری سوپاپ و آهنگری مخازن تحت فشار تخصص دارد. مساحت این شرکت 100000 متر مربع و مساحت ساختمان 70000 متر مربع است.600 پرسنل در شرکت وجود دارد.در میان آنها، 138 مهندس و تکنسین ارشد وجود دارد.ما همچنین آزمایشگاه مرکز آزمایش خود را داریم.که قادر به انجام آنالیز شیمیایی، تست متالوسکوپ، تست طیف سنج، تست خواص مکانیکی و تست Ut می باشد. این شرکت توسط ISO9001، ISO14001، TUV، API، LRS، GL، BV، ABS، DNV، CCS، RINA، KR و NK اثبات شده است. راGE،SKF، ABB وزیمنساکنون مشتریان اصلی ما هستند. امیدوارم که شرکت من بتواند این فرصت را داشته باشد که یک رابطه همکاری طولانی مدت با شما برقرار کند. امیدوارم به زودی درخواست شما را دریافت کنم. |
9. فرآیند محصولات:

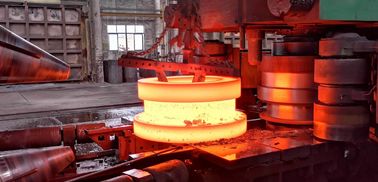

فرآیند ساخت و بازرسی آهنگری در تصویر زیر نشان داده شده است:
